Die unter Temperatureinfluss von mehr als 350°C selbstöffnende Barriere
|
 |
|
|
Dicht bis 350°C
|
|
Wärmedurchströmung ab 350°C
|
Systembeschreibung
- Patentgeschütztes Gewebe „Aperitex 400“
- Vorgefertigte Einzelmodule werden als Einheit zur kompletten Barriere bis zur beliebigen Länge aneinander gereiht
- Abrolllängen bis 4 m
- Für die Zeitklasse und Temperaturbelastungen DL = 300°C ausgelegt
- Standardmäßig mit Antriebssystem „Gravigen“, d. h. Schließen ohne Fremdenergie, feuerresistente Kabel sind nicht nötig
- Verbundene Abschlussleiste über alle Module
- Alternativ mit seitlichen Führungsschienen
Kundennutzen
- Der Widerspruch, Rauch mit Temperaturen von 300°C bis 400°C zwangsgeführt sicher abzuleiten, aber zu verhindern, dass höhere Temperaturen die Baustrukturen belasten
- Das Aperitex-Gewebe öffnet sich bei Temperaturen ab 350°C und ist bei 530°C über 80 % offen (der Rest sind verbleibende Gitterstrukturen)
- Die Gitterstruktur hat eine Hitzebeständigkeit von über 600°C für 2 Stunden, so dass das System auch bei dieser Belastung nicht abstürzt
- Die konstruktiven Ausführungen (Gehäuse, Führungsschienen, Abschlussleiste) entsprechen dem bewährten System Moducoil
- Die Klassifizierung nach ISO 21027-1 ist die Klasse DL 120, d. h. 300°C über 120 Minuten
- Gewebe ist durchsichtig, daher gute Beaobachtungsmöglichkeit

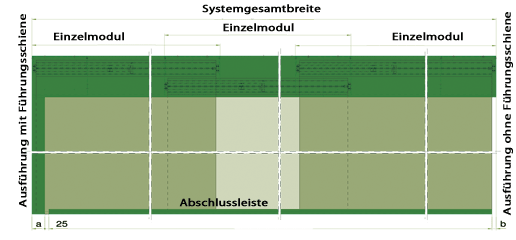

Abmessungen
a = Führungsschiene
b = Spaltmaß ohne Führungsschiene
Einzelmodul bis 6 m Systembreite
| Abrolllänge | t1
(mm) | h1
(mm) | t2
(mm) | h1
(mm) | | ≤4,5 m | 250 | 150 | 150 | 150 | | >4,5 m - ≤8,5 m | 320 | 180 | 180 | 180 |
Auswahl an Gehäusen
|
|
|
|
|
|
Einzel-Rauchbarriere
Wand
|
|
Modulare Rauchbarriere
Wand (Standard)
|
|
Einzel-Rauchbarriere
Decke
|
|
|
|
|
Modulare Rauchbarriere
Decke
|
|
Rauchbarriere mit federnder Abschlussleiste
|
Abschlussleiste
Auswahl von Führungsschienen
Durchlässigkeit  Darstellung der Rauchdurchlässigkeit des Gewebes in Abhängigkeit zur Temperatur
CE-Systemklassifikation
Patentgeschützter Rohrmotor
mit Gravitiy Fail Technologie
Aperitex 400:
Intakte Gewebestruktur hält Rauch bis 350°C zurück
Gewebe öffnet ab 350°C und lässt Rauch durch
|
|
Kennzeichnung
ISO 21927-1 | Stöbich
System Apericoil | | Selbsttätige Rauchbarriere | Typ ASB 1 / ASB 3
Schließen ohne elektrische Energie | | Temperatur- / Zeitklasse | DL 120
(300°C / 120 min.) | Ausfahrzeit
(abhängig von Antrieb) | 0,15 m/s
z.B. Abrolllänge 9 m = 60 s in Brandalarmposition | | Spalt Gehäuse (a-f) | 0 mm | | Spalt Kanten (g) Laibung | g = 0 mm mit Führungsschiene (FS)
g = 20 mm + 20 mm ohne FS | | Spalt Verbindung (h) | 17 mm (Standard Deckeneinbau)
0 mm (Standard Wandeinbau) | Max. Durchlässigkeit des
Rauchschürzengewebes
bei RT und 200°C
(max. 25 m³/m²/h) | < 1m3/m2/h |
| Freie Fläche Gehäuse | = Gehäuselänge x Spalt Gehäuse = L x 0 = 0 mm2 | | Freie Fläche Kanten | = D x Spalt Kanten | | Freie Fläche Verbindung | = D x Spalt Verbindung x Anzahl Verbindung
|
D=Abrolllänge der Rauchbarriere
|
|
Verbindung
Gehäuse
Kanten
|
Steuerungssysteme für Rauchbarrieren und RauchschürzenSteuerungen
für einzelne Rauchbarrieren / Rauchschürzen: Steuerungen
für mehrere Rauchbarrieren / Rauchschürzen:
|
|
|
|
|
|
