| Fibershield-P - Passage du rayonnement |
|
|
|
|
Fibershield-P avec réduction du rayonnement thermique
|
La fermeture textile premium de qualité supérieure et pour de grandes dimensions
Objectif de protection
| Compartimentage avec
limitation du passage du
rayonnement |  | | Classification | EW 90 EW 120 | | Toile | Heliotex EW 90 Heliotex EW 120 | | Rapport d'essai | UB 3.3/10-035-1
UB III/B-07-003 /PV 13-A-087P |
Description du système Fibershield-P
- jusqu'à 30 m de large en une seule pièce et une grande hauteur sous caisson disponible (cf. tableau)
- grande variabilité dans la réalisation de la construction et du design
- équipé en standard avec moteur "Gravigen“, fermeture par gravité, des câbles résistants au feu ne sont plus nécessaires
- un moteur est nécessaire jusqù'à environ 20m, au-delà 2 moteurs
- en option, barre de lest à nivellement et barre palpeuse
- système de guidage latéral par tringle continue, permettant de reprendre de fortes pressions et de garantir une meilleure étanchéité

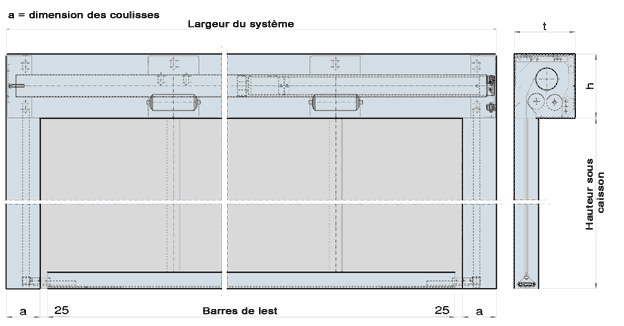

Tube d'enroulement fixe
|
 |
Toile
| Largeur du système | Hauteur sous caisson | t
(mm) | h
(mm) | Heliotex EW 90 / 120
| > 0,8 m < 4 m | ≤ 2 m | 190 | 250 | | Heliotex EW 90 / 120 | > 0,8 m < 4 m | ≤ 7,5 m | 235 | 290 |

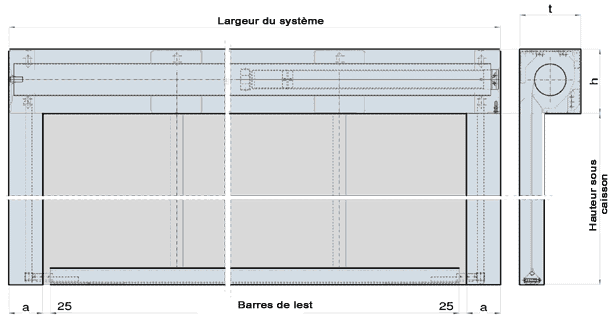

Tube d'enroulement flottant
|
|
| Toile | Largeur du système | Hauteur sous caisson | t
(mm) | h
(mm) | Heliotex EW 90 / 120
| > 4 m - ≤ 12 m | ≤ 2 m | 190 | 250 | | Heliotex EW 90 / 120 | > 4 m - ≤ 12 m | ≤ 6 m | 235 | 290 |
Avec des hauteurs sous caisson de 9 à 12 m , la dimension du caisson dépend du tube d'enroulement.
Choix des caissons
|
|
|
|
|
|
|
|
Standard
tube d'enroulement fix
|
|
Standard
tube d'enroulement flottant
|
|
Choix des constructions spéciales
|
|
|
Barres de lest
Standard avec faibles largeurs
|
|
|
|
|
|
Type 4,6
|
|
pésant, Type 9.6
|
|
étroit, Type 5,61
|
Standard avec grands largeurs
|
|
|
|
|
|
Type 3,84 F
barre de lest à nivellement sans contacts de sécurité
|
|
Type 3,84 FK
à nivellement, en option avec barre palpeuse
|
|
Barre de lest à
nivellement sans
barre palpeuse, en
plafond.
|
Choix des coulisses
Choix des coulisses en fonction de la hauteur sous caisson et de la surface du système. | Typ |
Largeur du système |
Hauteur sous caisson |
80 E
|
≤ 3,5 m |
≤ 18 m² |
105 E
|
≤ 6 m | ≤ 50 m² |
105 V
|
≤ 6 m | ≤ 70 m² |
160 E
|
≤ 9 m | ≤ 120 m² |
|
|
|
|
|
|
|
Type 105 E
murale
|
|
Type 105 E
en tableau
|
|
Type 105 E
en niche
|
|
Type 105 V mural
|
|
|
|
|
|
|
|
|
Type 105 V en tableau
|
|
Type 105 V en niche
|
|
Type 80 E
mural
|
|
Type 80 E
en tableau
|
|
|
|
|
|
|
|
Type 80 E
en niche
|
|
Type 140 E
mural
|
|
Type 140 E
en tableau
|
|
Type 140 E
en niche
|
Modes de montage
|
|
|
|
|
|
|
|
Montage du caisson en applique, révision frontale
|
|
Montage du caisson en applique, révision par-dessous
|
|
Montage du caisson en applique, le faux-plafond est aligné en partie basse avec le caisson, révision frontale
|
|
Montage du caisson en applique, le faux-plafond est aligné en partie basse avec le caisson, révision par-dessous
|
|
|
|
|
|
|
|
|
Montage du caisson directement au plafond
|
|
Montage du caisson directement au plafond, le faux-plafond est aligné en partie basse avec le caisson
|
|
Montage du caisson en sous-plafond avec suspentes
|
|
Montage du caisson en sous-plafond avec suspentes, le faux-plafond est aligné en partie basse avec le caisson
|
Pour le marché français: Commandes pour les rideaux flexibles pare-flamme et coupe-feu
Nous vous proposons pour 1 rideau, le système de commande suivant :
Nous vous proposons pour plusieurs rideaux, le système de commande suivant : Commandes pour les rideaux flexibles pare-flamme et coupe-feu
Commandes pour une fermeture:Commandes pour plusieurs fermetures:
|
|
|
|
|
|
