Smokeshield-S - Klasse D=600°C


Smokeshield-S

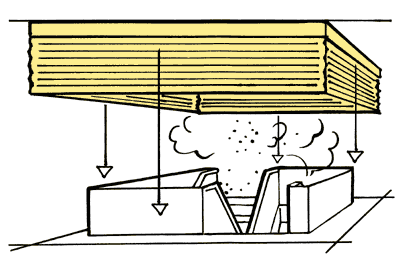

Die raumbildende Rauchschürze für hohe Ansprüche
Klasse D=600 °C


CE - Nr. 0761 - CPD 0191
Brandverhalten der gesamten Rauchschürze Zulassung beantragt

  • Rechteckige oder polygonförmige Grundfläche der Rauchschürze
  • Kantenabmessungen bis 16 m und Abrolllängen bis 6 m
  • Für hohe Zeitklasse und Temperaturbelastungen D120 (600 °C)
  • Ohne Restöffnungen - weder im oberen Bereich noch an den Ecken
  • Keine Stützen notwendig, trotzdem absolute Dichtigkeit auch bei hoher Druckbelastung
  • Niedrige Einbauhöhe des Gehäuses von ca. 125 mm bei einer AL < 3,0 m
  • Standardmäßig mit dem Antriebssystem "Gravigen", d.h. Schließen ohne Fremdenergie, feuerresistente Kabel sind nicht nötig
  • Redundante Antriebssysteme als Absturzsicherung
  • Geeignet (zugelassen) auch als bodenschließende Rauchschürze

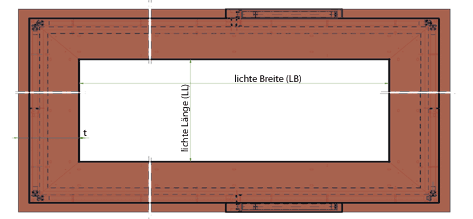

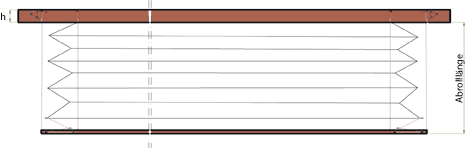

Abmessungen








Systemumfang

Abrolllänget
(mm)

h
(mm)

< 50 m
≤ 3 m490125
< 50 m
> 3 m - < 6 m490225

Mindestens 2 Antriebe und ein weiterer Antrieb
für jede 10 m über 20 m Umfang


Auswahl von Rauchschürzenverlauf






Gehäusevarianten


Standard   Optional mit Sicherungseinrichtung <br />(Infrarot)
Standard   Optional mit Sicherungseinrichtung
(Infrarot)

1 = Rauchschutzgewebe




Abschlusswanne


Optional mit Spots oder Lichtleiste
(ggf. Erhöhung der Bauhöhe)




CE-Systemklassifikation




Patentgeschützter Rohrmotor
mit Gravity Fail Technologie





Protex 600.1 A2 / 1100.1 A2


Kennzeichnung
EN 12101-1 		Stöbich
System Smokeshield-S
Selbsttäitge RauchschürzeTyp ASB 1 / ASB 3
Schliessen ohne elektr. Energie
Temperatur- / ZeitklasseD120
(600°C / 120 min)
Ausfahrzeit
(abhängig von Antrieb)		von 0,15 m/s bis 0,30 m/s
z.B. Abrolllänge 9m = 60s in Brandalarmposition
Spalt Gehäuse (a-f)0 mm
Spalt Kanten (g) Laibung> 0 mm bei geschlossenem System
> 20 mm bei offenem System ohne Führungsschiene
Spalt Verbindung (h)0 mm
Max. Durchlässigkeit des
Rauchschürzengewebes
bei RT und 200°C
(max. 25 m³/m²/h)		< 1m3/m2/h
Freie Fläche Gehäuse= Gehäuselänge x Spalt Gehäuse
= L x 0=0 mm2
Freie Fläche Kanten= D x Spalt Kanten
Freie Fläche Verbindung= D x Spalt Verbindung x Anzahl Verbindung
EG-Konformitätszertifikat nach
DIN EN 12101-1
0761-CPD-0191
Allgem. bauaufsichtliche
Zulassung für Brandverhalten
des Gewebes/ der gesamten
Rauchschürze

D120
Z - 56.429 - 916 (Gewebe)

D = Abrolllänge der Rauchschürze


Verbindung


Gehäuse


Kanten
