Kontrole / dokaz korisnosti - Njemačka:

• Test na požarnu otpornost  EI 30 (T30) po DIN 4102
• Test na požarnu otpornost  EI 90 (T90) po DIN 4102
• Test na požarnu otpornost EI 60 po DIN EN 1634-1
• Izdržljivost 10.000 ciklusa

Certifikat Z-6.20-1887 EI 30 (T30)

Certifikat Z-6.20-1886 EI 90 (T90)

• Veoma mala potreba za prostorom iznad otvora
• Sigurna zaštita i kod velikih otvora do 9000x6000mm
  Sa certificiranim zaštitama (EI30)
• Jednostavna montaža zbog segmentne izvedbe
• Regulisana brzina zatvaranje
• Robusna izvedba

• Sektionalna konstrukcija vrata, (slagajuća)
• Segmentna izvedba krila vrata
• Zaptivanje nosećih elemenata konstrukcije,pogonskih elemenata,
  ako se nalaze u području štićenja, preko temperatuno expandirajućih materija
• Sa mineranom pjenom ispunjene lamele koje su segmenti vrata
• Lamele se slažu iznad štićenog odvora jedna do druge
• Elektromotorni proces otvaranje
• Regulisani proces zatvaranja bez električne energije,
  preko patentiranog "gravigen"-pogona
• Lamele i noseće vodilice su pocinkovane

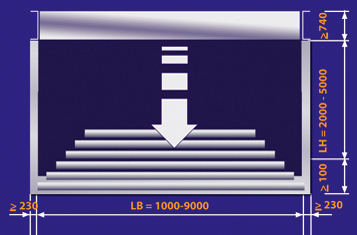

Dimenzije:

EI 30: certificirano područje u Njemačkoj: 1000x2000mm bis 9000x6000mm

EI 90: certificirano područje u Njemačkoj: 1000x2000mm bis 4500x4500mm
tehnički moguće: 800x1000mm bis 9000x6000mm

Vrste zida:
identično za EI 30 i EI 90

Zidovi od cigle: po DIN 1053-1- debljine >= 240mm

Zidovi od betona: po DIN 1045 - debljine >= 140mm

Zidovi od poroznih betonskih blokova
ili kocki DIN 4165- 3 - debljine >= 240mm

Zidovi od certificiranih
armiranih blokova od poroznog betona - debljine >= 200mm

Otvaranje:

• Izvedbe za prostore sa niskim stropem
• Osigurano od srozanog pada
• Kontrola zatvaranja preko
  kontaktne lajsne ili fotoćelija
• Mogući stakleni otvori u pojedinim lamelama sa otvorima do 670x250mm
  moguće sa više staklenih otvora na lamelama
• Opcionalno u niklovanoj tehnici
• Lamele i vodilice od pocinkovanog lima, u niklovanoj tehnici
  ili sa površinskom obradom

Za tehničke crteže klikni:
