Barriere tagliafuoco in materiale tessile EI130/90
Descrizione del sistema
Effetto isolante grazie a tessuti anti-radiazioni per classi di resistenza fino a EI190 (classificazione T)
Per aperture fino a 12 m x 5 m (larghezza libera x altezza libera)
Chiusura in materiale tessile con costruzioni a più camere
La spalletta serve come guida, ovvero nessun binario di guida o altri fattori di disturbo
Sovrapposizione sistema laterale 175 mm
Per
default con sistema di azionamento „Gravigen“, ovvero chiusura con
regolazione della velocità senza energie esterne, cavi resistenti al
fuoco non necessari
Alloggiamento piatto con azionamento simmetrico
Modulo di chiusura con possibilità di realizzazione ottiche
Elementi a scorrimento e a rullo proteggono la parete da graffiature durante l'apertura e la chiusura
Un sistema di arresto a molle garantisce una posizione superiore precisa
Sfida: armonia di forma e funzione
Porte girevoli tagliafuoco a una o più ante
Svantaggi:
Costruzioni a telaio necessarie
Ante di porte collocate in mezzo agli ambienti
Pannelli fissi necessari a seconda della dimensione di apertura
Limitazione dell'apertura del passaggio teoricamente possibile
Portoni tagliafuoco scorrevoli a una o più ante
Svantaggi:
Componenti di disturbo come guide di scorrimento, profilo di entrata e contrappesi
Ampio spazio di ingombro sulla parete per superficie portone parcheggiata
Porta avvolgibile tagliafuoco a un lato (fino a EI160)
Svantaggi:
Grande cassettone sulla parete (a seconda del rispettivo spazio di ingombro)
Elevato carico statico della parete antincendio a causa di un peso elevato
Guide di scorrimento necessarie sulla parete
Costruzione portone avvolgibile tagliafuoco doppia / a due lati > EI160
Svantaggi:
Ampio spazio di ingombro per richiesta obiettivo di sicurezza > EI160, in quando si rende necessaria una costruzione doppia del portone avvolgibile
Guide di scorrimento e cassoni di alloggiamento di disturbo su ambo i lati
Carico statico della parete antincendio
Svantaggi:
Elevato carico statico per parete e architrave a causa del peso della costruzione del portone che può aumentare in misura sproporzionata in base alla dimensione di apertura.
Pericolo di danneggiamento di componenti del sistema
Svantaggi:
Pericolo di malfunzionamento dei portoni tagliafuoco convenzionali a causa del danneggiamento di importanti componenti di guida
Maggiore rischio di riparazioni a causa di un traffico di passaggio di macchine

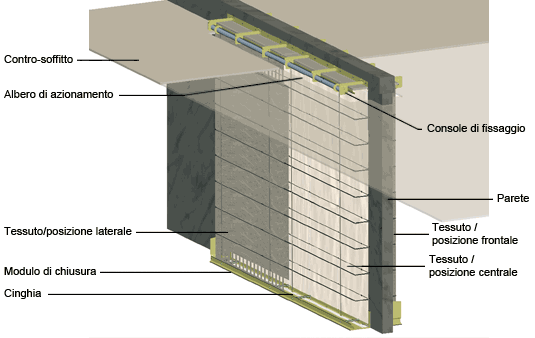

Hidden Shield si integra nella situazione di montaggio in maniera quasi invisibile
Hidden Shield chiude automaticamente e senza energia esterna (cavi resistenti al fuoco non necessari)
Hidden Shield usa la spalletta come guida - guide di scorrimento convenzionali non necessarie
Modulo di chiusura standard: superficie verniciata (colori a scelta)
Modulo di chiusura con corpo illuminante
Superficie rivestita del modulo di chiusura (adattamento allo schema del soffitto)
Vantaggi del Hidden Shield
Protezione antincendio in materiale tessile con classificazione EI190 (T 90) termoisolante per i più elevati requisiti, nessuna misura di compensazione necessaria, come p. es. Sprinkler e relative installazioni/investimenti nell'alimentazione idrica
Più libertà di progettazione per architetti e progettisti d'interni, in quanto:
La barriera viene nascosta completamente nel contro-soffitto
Libertà di progettazione per la forma di spalletta
La progettazione superficiale del soffitto può essere continuata per la vasca di chiusura
Nessuna apertura di ispezione aggiuntiva
Carico statico minimale della parete grazie al peso ridotto della barriera. L'architrave può decadere per il montaggio a soffitto
Nessuna limitazione nella zona di passaggio a causa di costruzioni di telai o guide di scorrimento, quindi nessun rischio di danneggiamento
Premio: Fiera Bau 2011 e congresso FeuerTRUTZ 2011
Protezione antincendio per i più elevati requisiti architettonici e concetti di spazi aperti
La prima chiusura antincendio del mondo senza guide di scorrimento
Più libertà di progettazione per architetti di esterni e di interni
Dimensioni
Formula di calcolo
Calcolo dell'altezza libera = 0,834 x altezza costruzione grezza
Alcuni esempi di calcolo:
Altezza libera in mm
Altezza costruzione grezza in mm
t (mm)
h (mm)
h1 (mm)
b (mm)
2085
2500
575
415
530
415
2500
3000
575
500
615
415
4170
5000
575
830
945
415
Montaggio di alloggiamenti
Alla parete
Alla parete in un contro-soffitto
Al soffitto grezzo con contro-soffitto
Esecuzione della vasca di chiusura
Standard, a 3 elementi, con rivestimento a colori
Montaggio di mezzi illuminanti
Lato inferiore accoppiato
Esecuzione della forma della spalletta
Rettangolare
Arrotondata
Obliqua
Protezione parete
Protezione parete integrata
- invisibile nel
sistema aperto
