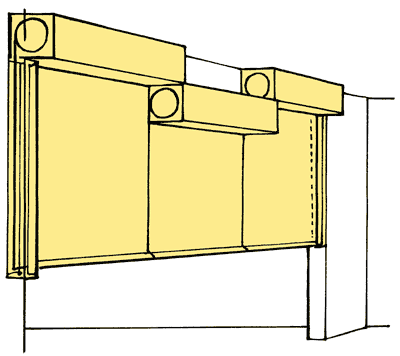

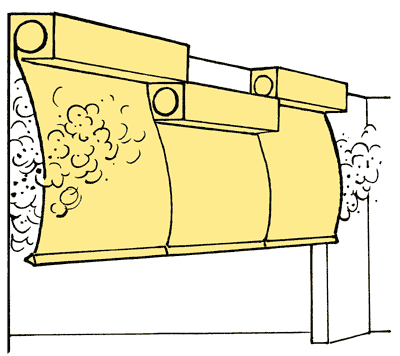

Senza guida		Con guida





CE - Nr. 0761 - CPD - 0076
Comportamento al fuoco dell’intera barriera al fumo conformemente all’autorizzazione Z - 56.412 - 936Moduli singoli prefabbricati vengono allineati come unità per la barra al fumo completa fino alla lunghezza desiderata

• Lunghezze di srotolamento standardizzate fino a 8,65 m
• Progettata per la classe di durata e le sollecitazioni termiche D = 600°C
• Per default con sistema di azionamento „Gravigen“, ovvero chiusura senza energia esterna, cavi resistenti al fuoco non sono necessari
• Sistemi di azionamento resistenti, adatti per un numero elevato di cicli fino a
• 10.000 cicli con dispositivi di arresto autorizzati
• Montaggio modulare degli alloggiamenti di avvolgimento accatastato o allineato
• Listello terminale collegato su tutti i moduli
• Combinabile con listello terminale a molla
• In alternativa con guide laterali
• Optional con porte di scorrimento integrate per barriere al fumo a filo pavimento
• Adatta (omologata) anche come barriera al fumo a filo pavimento





a = Guida
b = Luce senza guida

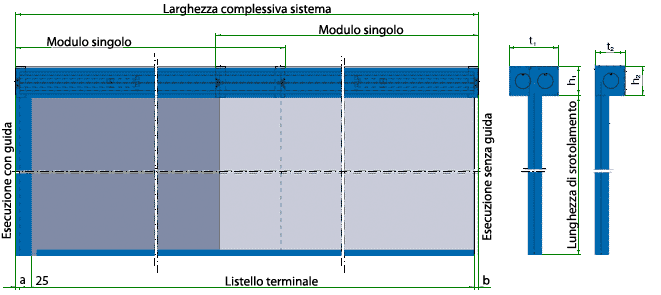

Modulo singolo

Tessuto	Larghezza sistema	Alloggiamento (mm)
≤ 5 m	≤ 4,5 m	150 x 150
≤ 5 m	> 4,5 m - ≤7 m	185 x 185
> 5 m - ≤ 7 m	≤ 4,5 m	185 x 185

Larghezza alloggiamento max. 7 m
(tuttavia osservare una lunghezza di svolgimento max. 4,5 m)

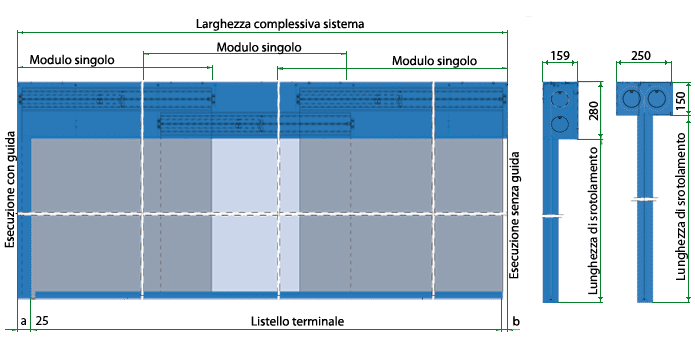

Modulo multiplo - allineato

Tessuto	Larghezza sistema	Alloggiamento (mm)
> 7 m	≤ 4,5 m	250 x 150
> 7 m	> 4,5 m - ≤7 m	320 x 185



Modulo multiplo - accatastato

Tessuto	Larghezza sistema	Alloggiamento (mm)
> 7 m	≤ 4,5 m	160 x 280
> 7 m	> 4,5 m - ≤7 m	195 x 350



Parete	Spalletta	Nicchia
